Ekspander Vertikal

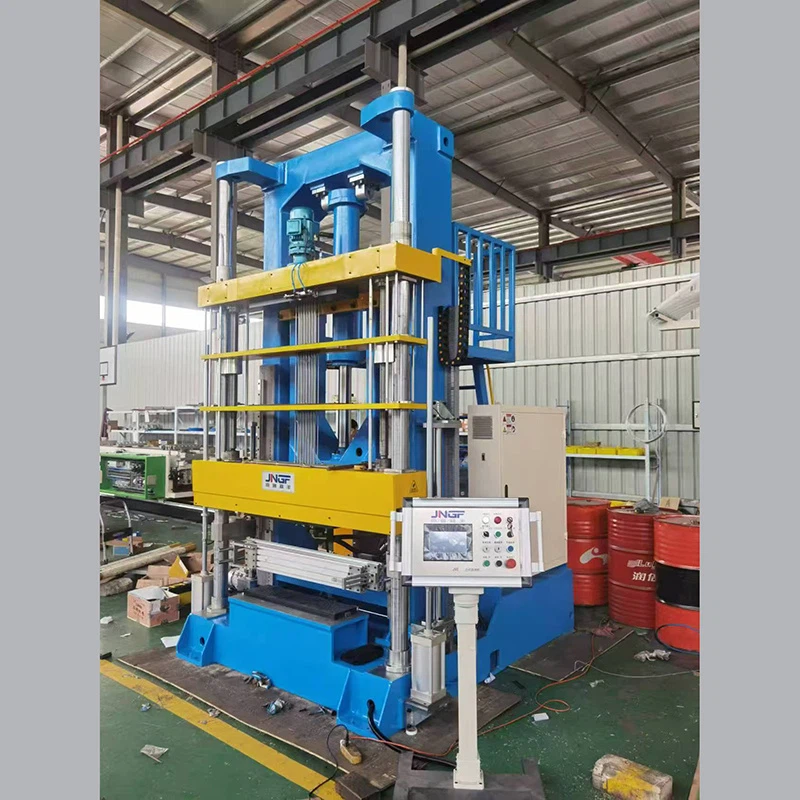

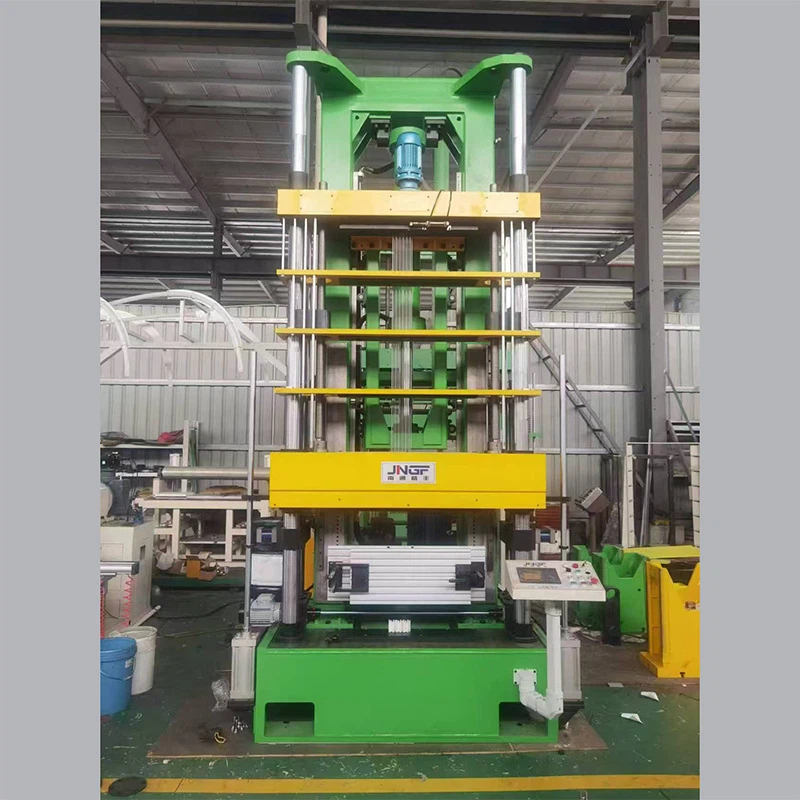

Ekspander tabung terdiri dari unit dasar, unit kolom, unit perluasan tabung berpemandu, sistem kelistrikan, dan sistem-hidraulik pneumatik. Siklus pengoperasiannya adalah sebagai berikut: pemuatan benda kerja secara manual ke posisinya → rotasi pintu lipat untuk pemasangan benda kerja → penyelesaian otomatis ekspansi tabung, pembakaran, flanging, dan penyetelan ulang ekspander tabung → penyetelan ulang pintu balik → pelepasan benda kerja. 【Nomor Paten: 202023242990.X】

Satuan Dasar

2.1 Unit dasar terutama terdiri dari badan dasar, stasiun hidrolik, silinder ejeksi seimbang, pintu penjepit benda kerja, dan rakitan penerima.

2.2 Bodi dasar memiliki volume yang besar, bobot yang berat, dan stabilitas yang sangat baik, dengan tangki oli hidraulik bawaan yang menawarkan area permukaan besar dan pembuangan panas yang efisien.

2.3 Badan dasar dilas dan dikerjakan secara integral, memastikan kekakuan dan presisi tinggi.

2.4 Stasiun hidraulik sangat terintegrasi dan mengadopsi pembuangan panas-berpendingin udara.

2.5 Dua silinder ejeksi seimbang (satu di setiap sisi) dikonfigurasikan secara wajar.

2.6 Penerima dipasang menggunakan struktur pengunci, memungkinkan pengoperasian yang sederhana dan penggantian yang mudah.

Satuan Kolom

3.1 Unit kolom terutama terdiri dari badan kolom, silinder pemanjangan tabung utama, dasar transmisi silinder utama, pintu penjepit benda kerja, mekanisme penyesuaian panjang pemuaian tabung, dan eskalator.

3.2 Badan kolom dirancang untuk kekakuan tinggi; struktur rangka yang optimal ditentukan melalui beberapa analisis elemen hingga menggunakan perangkat lunak 3D, dan tegangan internal sisa dihilangkan melalui perlakuan panas sekunder.

3.3 Badan kolom dilas dan dikerjakan secara integral, memastikan presisi tinggi.

3.4 Silinder perluasan tabung utama mengadopsi banyak segel untuk mencegah kebocoran oli.

3.5 Silinder pembesar tabung utama yang terpasang secara efektif mengurangi ketinggian alat berat.

3.7 Panjang ekspansi tabung dikontrol oleh kombinasi peredam dan encoder putar, dengan dimensi yang ditampilkan pada antarmuka-mesin manusia (HMI). Penyesuaian dapat dilakukan dengan langsung memasukkan dimensi yang diperlukan untuk penentuan posisi otomatis.

Unit Perluasan Tabung Terpandu

4.1 Unit perluasan tabung berpemandu terutama terdiri dari basis daya, pelat pemandu batang pemanjang, alas pembakaran, alas pelontar, rakitan batang pemanjang, dan pilar pemandu.

4.2 Basis daya adalah komponen kunci untuk mentransmisikan gaya pemuaian tabung, dilengkapi dengan pelat pengunci dan pemasangan batang pemuai serta mekanisme penyesuaian ketinggian pembakaran.

4.3 Batang yang melebar mengadopsi mekanisme-penguncian ganda, memastikan tidak ada pelepasan selama pengoperasian dan memudahkan pemasangan dan pelepasan.

4.4 Ketinggian pembakaran dikontrol oleh kombinasi peredam dan encoder putar, dengan dimensi yang ditampilkan pada HMI. Penyesuaian dapat dilakukan dengan langsung memasukkan dimensi yang diperlukan untuk penentuan posisi otomatis.

4.5 Pelat pemandu batang pemuai mencegah pembengkokan batang pemuai selama pemuaian tabung normal.

4.6 Basis pembakaran bertanggung jawab atas pembakaran dan flanging benda kerja, dilengkapi dengan dudukan cetakan pembakaran dan pelat pengunci serta cetakan pembakaran.

4.7 Basis pelontar mengamankan benda kerja ketika batang pemuai ditarik setelah pemuaian tabung, dilengkapi dengan dudukan selongsong ejeksi dan pelat pengunci serta selongsong ejeksi.

4.8 Batang pemuai terbuat dari baja pegas, digerinda secara presisi-setelah pendinginan, menawarkan elastisitas yang sangat baik dan kekakuan yang tinggi.

4.9 Kepala perluasan dibuat secara presisi-dibumikan setelah dicetak-dari semen karbida, memastikan ketahanan aus dan presisi tinggi.

Sistem Kelistrikan

5.1 Kabinet listrik dipasang-di luar, dan panel operasi dapat dipindahkan.

5.2 Mesin ini mengadopsi kontrol terintegrasi dengan PLC, HMI, encoder putar, dan komponen listrik terkait, memastikan pengoperasian yang nyaman dan efisien.

Pneumatik-Sistem Hidraulik

6.1 Sistem pneumatik terutama terdiri dari komponen pemurnian sumber udara, katup solenoid pneumatik, silinder, dan elemen pneumatik lainnya.

6.2 Tekanan udara terkompresi pengoperasian: 0,6MPa (±10%).

6.3 Sistem hidraulik terutama terdiri dari motor, pompa hidraulik, tangki oli, katup solenoid hidraulik, silinder, dan komponen hidraulik lainnya.
